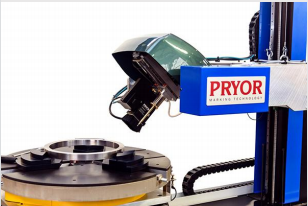

点阵旋转打标设备

坚固的结构,优质的滚珠丝杆机构(每轴带双线导轨和双线轴承),使之可用于最苛刻的二维码应用和最具挑战性的高精度持续生产。

点阵旋转打标设备

坚固的结构,优质的滚珠丝杆机构(每轴带双线导轨和双线轴承),使之可用于最苛刻的二维码应用和最具挑战性的高精度持续生产。

产品特点 详细介绍 技术参数
产品特点

・ 坚固的结构,优质的滚珠丝杆机构(每轴带双线导轨和双线轴承),使之可用于最苛刻的二维码应用和最具挑战性的高精度持续生产。

・ 深度可编程设置的电磁线圈可打硬度不大于62HRc(800Hv)的所有工程材料,100 -220v 单相电提供(无需气源)。

・ 使用成本低,几乎没有耗材。

・ 设计稳健,操作简易,使点阵打标更具灵活性和优势。打标质量和精度在同类机器中首屈一指。


详细介绍

设备介绍

・ 我司开发的旋转标记设备,可在中大型环形部件的端面、外圆面、 斜面上打标,如机匣、盘轴、壳体等。适用于有多数据,高质量标记要求的特殊场合。

・ 设备主要组成:PRYOR 高精度打标机,PRYOR Markmaster4.0打标控制系统,电动移动机构(Y/Z轴),斜面打标专用翻转机构(A轴),高精密蜗轮蜗杆工件旋转机构(C轴)等。

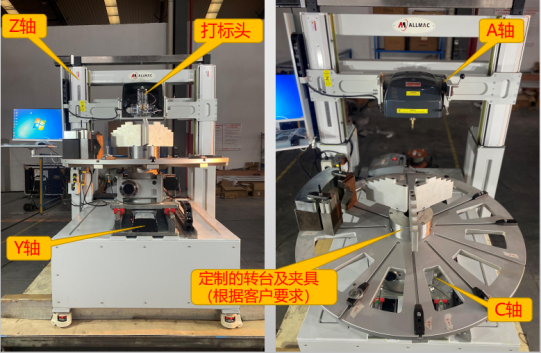

设备展示



设备操作流程

• 设备到达工作区域后,调节设备水平,使用旋钮、地脚固定。

• 设备电源:220VAC,50HZ,总功率约1.5KW。

• 设备噪音:低于70db(设备一米处)。



1. 人工上料。

2. 放置零件在转盘上,使用夹具固定。

3. 通过A轴调整所需角度,移动Y/Z/C轴进行工件定位。

4. 通过打标控制软件设置打标程序,开始打标。

5. 打标结束,人工下料。


PRYOR高精度打标机介绍



型号:PRYOR BenchDot 4000

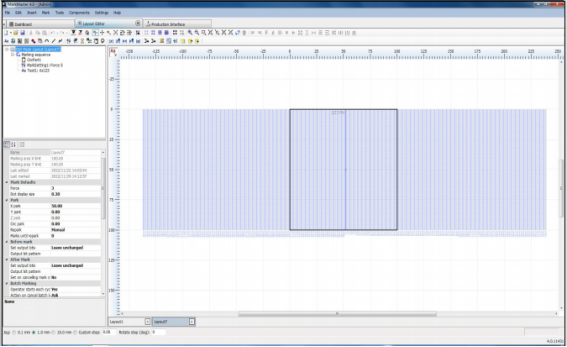

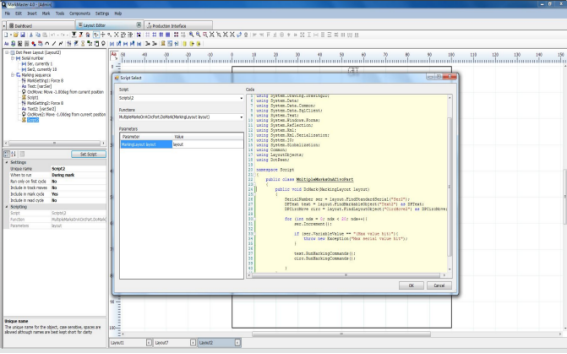

打标控制软件介绍




航天航空及特种工业类客户

• 中国航发贵阳黎阳              • 苏州赛峰

• 黎阳国际动力                    • 苏州新宇

• 中国航发沈阳黎明              • 沈阳华钛

• 黎明国际动力                    • 无锡航亚

• 西航动力                           • 无锡透平

• 西罗涡轮、西罗航空           • 山东豪迈

• 成飞、西飞、哈飞、沈飞     • 安徽应流

• 成发                                • 沈阳华钛

• 北京力威尔                       • 派克新材

• 北京航材院(百慕)           • 中核202

• 苏州GE                            • 中兵

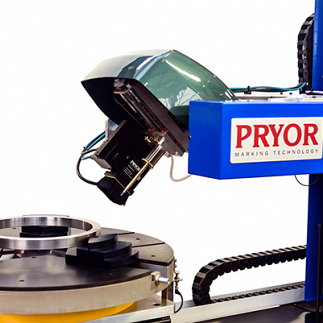

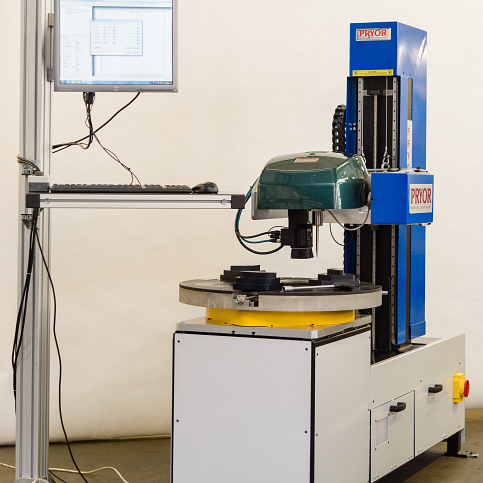

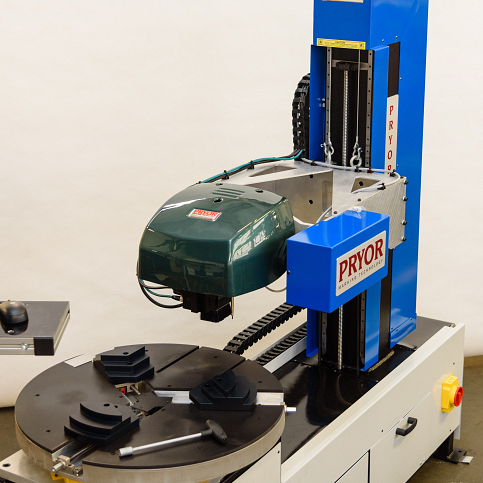

其他设备展示

image.png image.pngimage.png


技术参数

• 打标区域: 100mm*100mm (150*150mm可选)

• 字符尺寸: 0.15mm - 99.9mm,0.15mm/级

• 字体: 5×7点阵、7×9点阵, Varidot多点点阵, QR码,DM码, RR二维码,图形

• 打标速度: 根据具体应用而定

• 存储容量: 根据PC内存而定

• 通讯接口:RS232,I/O,TCP/IP(可选),支持MES或PLC将打标指令发送给打标机

• 工业级触摸屏

• 打标预览和试行功能

• 开始/停止控制盒

• 重量: 打标机34公斤,控制器10公斤

• 打标材料硬度≤HRC62

• 打标针长度:50mm,100mm,150mm

• 打标针角度:60°,90°,120°
