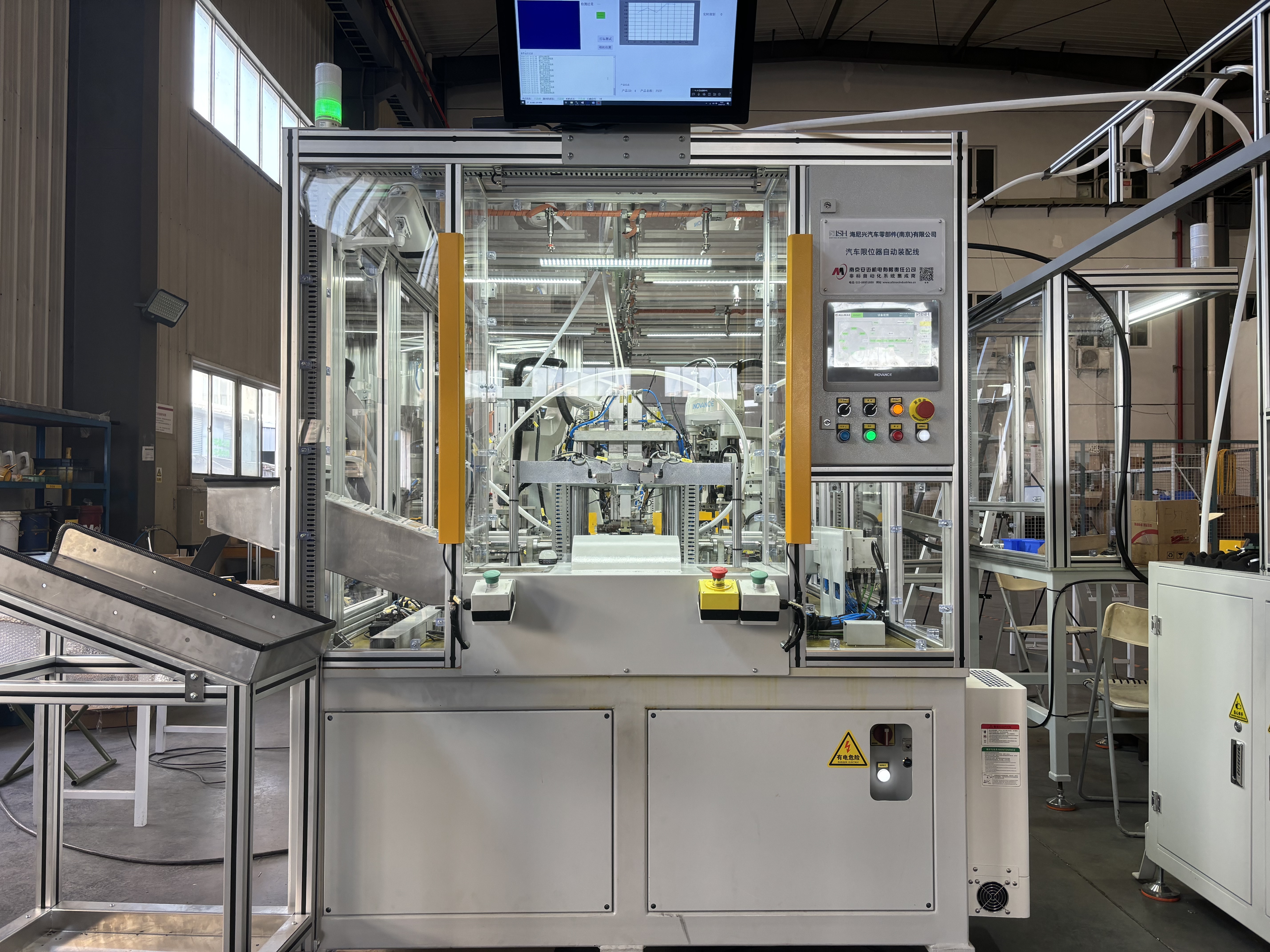

设备介绍

设备旨在实现F57、F01、H77等限位器总成的自动装配及关键特殊特性（包含转动力矩、拧紧力矩、铆接高度）的自动检查等，并具备后续拓展新产品的能力；装配线具有自动化控制功能，自动监控作业时间/产品型号/产品数量/工艺参数/关键质量指标，人机界面具有自动手动切换/故障报警/操作权限/紧急停止等功能；

工艺流程

1. 人工预装限位臂、罩壳-设备对限位臂、罩壳进行防错；

2. 罩壳及限位臂注油-定量阀控制油脂注入量，配备油脂注入机构，需具备加热保温功能；

3. 滑块及弹簧装配、压装-装配滑块&弾簧压装滑块、弹簧位移传感器&压力传感器检测滑块漏装、弹簧漏装、长短弹簧防错；

4. 挡片压装-挡片自动上料，挡片到位检测；

5. 装配支架及销轴-支架、销轴上料，支架、销轴防错、防漏检测；

6. 销轴压装、铆接-力，位移，时间可调整设置采用旋铆机(带控制器)铆接治具和铆接头能够快速更换；

7. 扭矩检测-扭矩测试数据需保存1年，扭矩传感器带扭矩角度时间控制；

8. 产品标识-激光刻印产品标识，刻印日期可自动更新；

9. 铆接面及激光刻印面自动涂油-定量阀监控油脂注入量；

10. 防尘罩组装-防尘罩装配方向、类型防错；

11. 总成检查&包装；

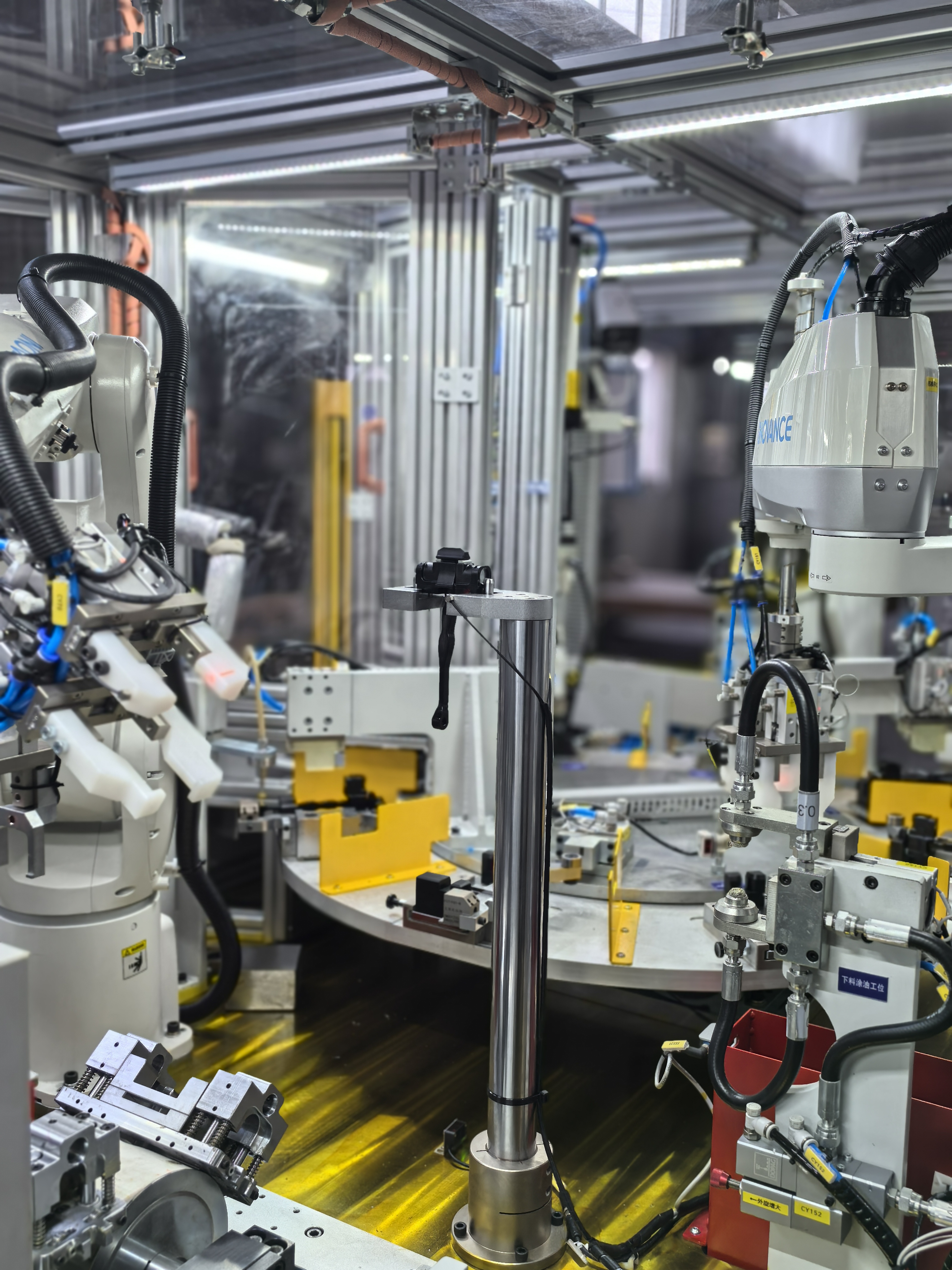

设备主要部件

灿异铆接设备系统，DEX分割器，汇川机器人，Burster扭矩传感器，基恩士相机防错，汇川 PLC及控制等
